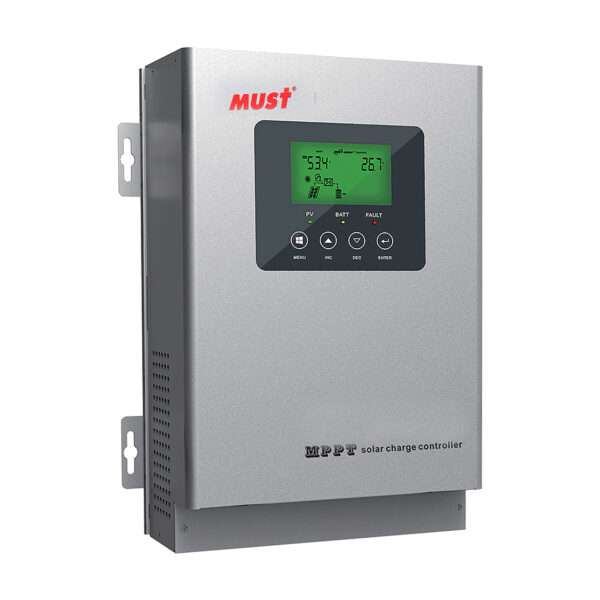

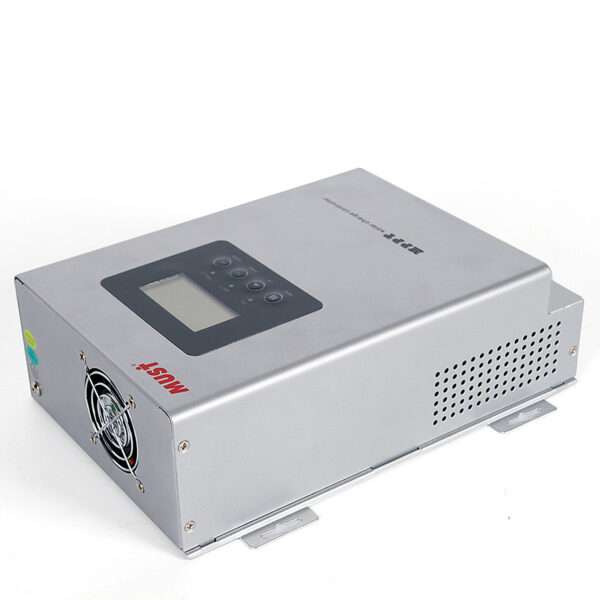

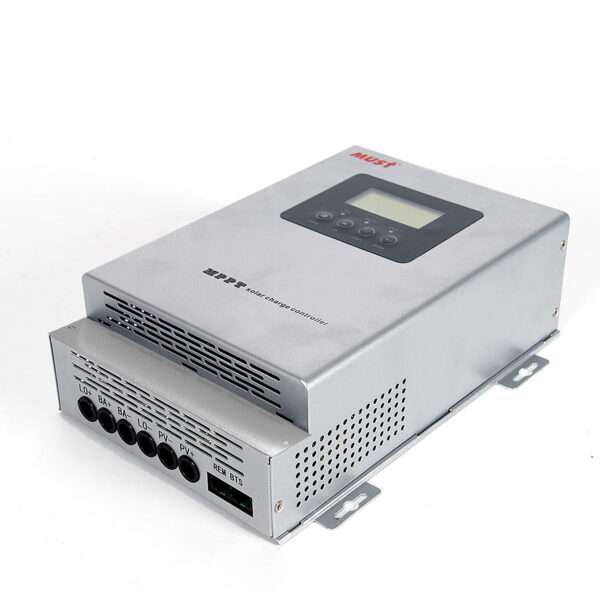

- MPPT Solar Charge Controller
- Model Name: PC1800
- MD: PC18-10015F
- Rating Current: 100A
- Protection Degree: IP 20
- Battery Voltage: 12VDC/24VDC/36VDC/48VDC
- Min. Solar Voltage: 15VDC for 12VDC battery system
- 30VDC for 24VDC battery system
- 45VDC for 36VDC battery system
- 60VDC for 48VDC battery system
- Max. Solar Voltage: 100VDC for 12VDC battery system
- 145VDC for 24/36/48VDC battery system
- Operation Temperature Range: -10°C~55°C
MODEL PC18-6015F PC18-8015F PC18-10015F Nominal Battery System Voltage 12V/24V/48VDC (Auto detection); 36V (Setting) CONTROLLER INPUT Battery Voltage 12V 24V 36V 48V 48V Maximum Solar Input Voltage 100V 145V PV Array MPPT Voltage Range 15~95V 30~130V 45~130V 60~130V 60~130V Maximum Input Power 12Volt-940W
24Volt-1880W
36Volt-2820W
48Volt-3760W12Volt-1250W
24Volt-2500W
36Volt-3750W
48Volt-5000W12Volt-1550W
24Volt-3100W
36Volt-4650W
48Volt-6200WBATTERY Charging Set Points Absorption Stage Float Stage Flooded Battery 14.2V/28.4V/42.6V/56.8V 13.7V/27.4V/41.1V/54.8V AGM (Default) 14.4V/28.8V/43.2V/57.6V 13.7V/27.4V/41.1V/54.8V Over-charging Voltage 15.5V/30.0V/45.0V/60.0V Over-charging Comeback Voltage 14.5V/29.5V/44.5V/59.0V Battery Defect Voltage 10.0V/17.0V/25.5V/34.0V Temperature Compensation Coefficient -5mv / ℃ /cell (25℃ vef) Peak Conversion Efficiency 98% (MPPT Efficiency 99%) Max Charging Current 60amps continuous @ 40℃ ambient 80amps continuous @ 40℃ ambient
100amps continuous @ 40℃ ambient
GENERAL SPECIFICATION Radiating Mode Fan cooling DISPLAY & PROTECTION Protections Solar high voltage disconnect Solar high voltage reconnect Battery high voltage disconnect Battery high voltage reconnect
High temperature disconnect High temperature reconnect
MECHANICAL SPECIFICATIONS Mounting Wall mount Machine Dimension (W*H*D) 152*85*294 mm (per pcs) 175*82.9*257.1 G.W (kg) 3kg/pcs Package Dimension (W*H*D) 625*366*232 mm (4pcs / Carton) / Gross Weight (kg) 14kg OTHER Environmental Rating Indoor Operation Temperature Range -10~55℃ Ambient Humidity 0~90% relative humidity (non-condensing) Altitude ≤3000m
Package included:
1 x Solar MPPT Controller
1 x BTS Cable
1 x Communication Cable
1 x User Manual
